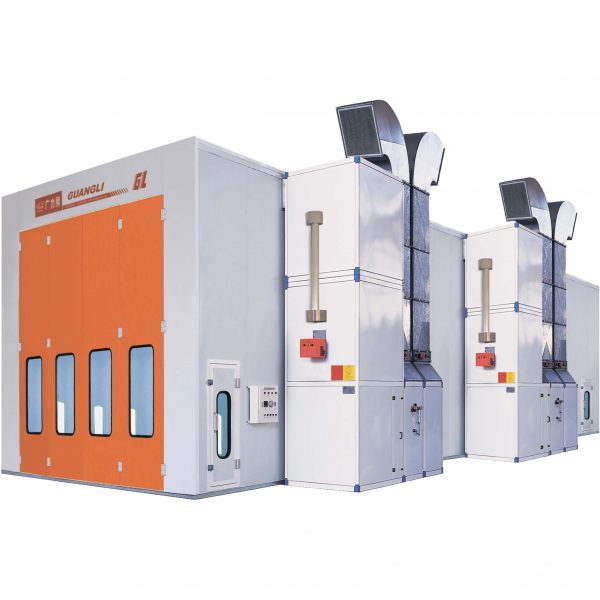

Окрасочно-сушильная камера Грузовая Guangli GL10

Окрасочно-сушильная камера Грузовая Guangli GL10

Комбинированная окрасочно-сушильная камера.
Сборная каркасно-модульная конструкция из штампованных стальных «сэндвич-панелей».
Стеновые панели толщиной 75 мм окрашены белой антибликовой эмалью и изолированы негорючим утеплителем PE

Полипеностирол. Изоляция и конструкция камеры обеспечивают минимальные потери тепла.
Фундаментное основание камеры.
Приямок глубиной 900 мм. Два ряда напольной стальной оцинкованной решетки по краям камеры, размер каждого 600 х 14000 мм.

Нагрузка на каждую секцию решетки – 1 000 кг.
Напольная фильтрация.
Под напольной решеткой установлен синтетический фильтр для фильтрации окрасочной пыли.
Фильтр из стекловолокна класса EU3, толщиной 75 мм, задерживающая способность до 4,6 кг/м2 окрасочной пыли,

эффективность очистки до 96%.
Въездные ворота, сервисные двери.
Четырехстворчатые въездные ворота 4 000 х 4000 мм
Две сервисные двери в боковой стене камеры 800 х 2 000 мм с остеклением. Система открывания сервисных дверей «анти-

паника».
Система потолочной фильтрации.
Система распределения приточного воздуха в потолочной секции камеры, регулировка потока воздуха.
Легкозаменяемый, многослойный фильтр тонкой очистки из полиэстера класса EU5, задерживающая способность до 448 г/м2,

эффективность очистки до 98%.

Освещение камеры.
— 2 ряда по 10 светильников (всего 20) в потолочных панелях под углом 45о;
— 2 ряда по 8 светильников (всего 16) в боковых стеновых панелях камеры;
итого 36 светильников по 4 люминесцентных лампы дневного спектра, всего 144 лампы.
Общая мощность освещения 5 184 Вт. Электронный розжиг ламп. Освещенность – не менее 1 000 люкс. Степень защиты

светильников — IP54.

Приточная вентиляция.
Два независимых приточных агрегата
-электромотор — 2 х 11 кВт = 22 кВт;
-вентиляторы — 2 х 36 000 м3/час = 72 000 м3/час;
-теплообменник — 2 х 300 000 ккал/час = 600 000 ккал/час, нержавеющая сталь;
-горелка дизельная — 2 х Riello RG5S, тепловая мощность 2 x 300 кВт;
-автоматический переход на 90% рециркуляцию горячего воздуха в фазе сушки с добавлением 10% свежего воздуха для

исключения опасных концентраций летучих органических разбавителей.
-температура в режиме окраски 20°С
-температура в режиме сушки – 80оС.
-кассетные фильтры предварительной фильтрации воздуха из полиэстера класса EU3;

Вытяжная вентиляция.
Два независимых вытяжных агрегата
-электромотор — 2 х 11 кВт = 22 кВт;
-вентиляторы — 2 х 36 000 м3/час = 72 000 м3/час;
-регулируемые жалюзи — 940 х 940 мм. Все вентиляционные агрегаты оснащены виброгасителями. Максимальный уровень

шума в режиме окраски – 74 дБ.
Воздухообмен, разница температур.
Общая площадь камеры 75 м2. Объем 338 м3. Скорость потока воздуха — 0,3-0,5 м/сек.
Частота полной замены воздуха в камере — 213 раз в час.
Камера поддерживает температуру +20оС в режиме окраски при внешней температуре минус 15оС.

Электрооборудование и управление.
Электро шкаф, 380 В, 50 Гц, степень защиты IP 44. Главный автомат защиты, аварийное отключение.
Микропроцессорная панель контроля и управления. Бесступенчатая регулировка и контроль температуры, таймер. Контроль и

управление горелками. Автоматический переход в запрограммированные режимы работы.
Блокировка вентиляции с подачей сжатого воздуха. Сигнализация рабочих и аварийных режимов.
Полная кабельная обвязка, кабельные каналы.

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

Боковое расположение вытяжных воздуховодов по двум стенкам камеры. Камера устанавливается на ровный пол без

фундаментных работ.
Дополнительные 4-х створчатые въездные ворота для камер туннельного типа 4 000 х 4 000 мм.
Роллетные въездные ворота с электроприводом 4 000 х 4 000 мм.
Газовая горелка — 2 х Riello RS5, тепловая мощность 2 x 300 кВт;
Расположение генераторной группы над камерой
Исполнение генераторной группы с рекуператорами
Подъемник для оператора. 3D Пневматический лифт — комплект 2 шт.
Стеновые панели толщиной 75 мм из оцинкованного, окрашенного в белый цвет стального листа, с негорючим утеплителем

Rockwool из минеральной ваты.
Разделительная роллетная перегородка с электроприводом по центру камеры на всю внутреннюю ширину. Камера в длину

разделена на 2 равные половины. Каждая половина камеры может функционировать независимо.
Автоматическая регулировка давления внутри кабины
Клапаны противопожарной безопасности на воздуховоды 2 компл.
Угольные фильтры на вытяжку 2 компл.
