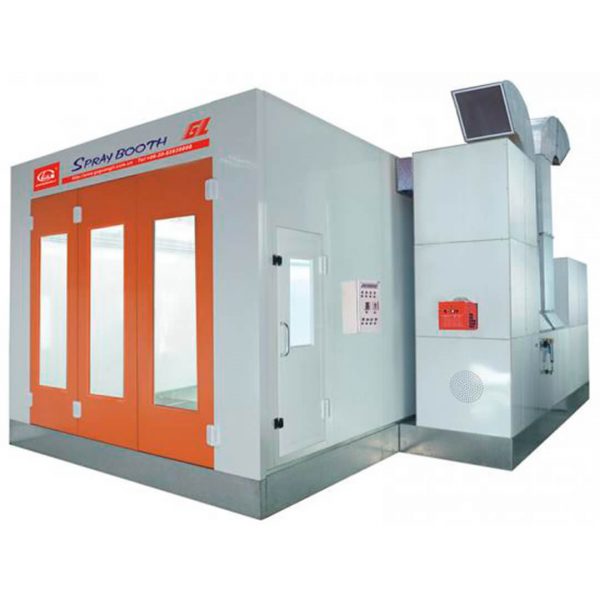

Окрасочно-сушильная камера Легковая Guangli GL3

Окрасочно-сушильная камера Легковая Guangli GL3

Окрасочно-сушильная камера предназначена для получения лакокрасочного защитно-декоративного покрытия на всех типах поверхностей с использованием широкого ассортимента лакокрасочных материалов (ЛКМ) на основе органических растворителей.

Камера изготовлена из сэндвич-панелей, окрашенных порошковой краской, покрытых изнутри специальным антибликовым покрытием. Камера оборудована распашными трехстворчатыми воротами. Имеется боковая дверь для персонала.

Камера включает:

Одну тепло генераторную группу, комплектуемую: всасывающим вентилятором производительность 24.000 м?, электромотором 7,5 кВт, пневматической заслонкой рециркуляции, группой предварительных воздушных фильтров.

Тепло генераторная группа оснащается дизельной горелкой ф-мы «Riello»

Одну экстракторную группу, комплектуемую вытяжным вентилятором производительностью 20.000 м?/ч с электромотором 5,5 кВт.

Автоматизированный процесс переключения режимов окраска\продувка\сушка

Камера оснащена фильтрами: предварительный воздушный, воздушный фильтр тонкой очистки, окончательный краско-задерживающий фильтр.

В камере имеется верхнее наклонное и боковое освещение — четырехламповые светильники с люминесцентными лампами Philips в исполнении IP65.

Общая установленная электрическая мощность – 15 кВт. Максимальная температура сушки 80°С.

Окрасочно-сушильная камера собрана из комплектующих, изготовленных в Италии, Франции, Германии, Китае

Принцип работы окрасочно-сушильной камеры: воздух с улицы засасывается тепловентиляционным агрегатом, проходит воздушный пред фильтр, нагревается до заданной температуры, (контроль осуществляется специальным датчиком), и через потолочный фильтр тонкой очистки сверху равномерно подается на изделие, вытяжка оборудована краскоулавливающим фильтром. Тепловентиляционный блок оснащается теплообменником и горелкой.

Характеристики
Стены:                          Сэндвич панель, 50мм
Наружные размеры:    длина –7,0 ширина – 5,3 м; высота – 3,5 м
Внутренние размеры:  длина –6,9 ширина – 3,9 м; высота – 2,7 м
Главная дверь:            Трехстворчатая ширина 3м, высота 2,7м
Аварийная дверь:       ширина –0,8 м; высота –2,0 м
Освещение:                 Верхний уровень – 40 LED ламп по 18Вт Нижний уровень – 16 LED ламп по 18 Вт
Воздухообмен:            24 000 м3 /час Скорость потока воздуха 0,3 — 0,35 м/сек
Вентиляционные агрегаты: Приточный вентилятор турбинного типа мощность 5,5 кВт Вытяжной вентилятор турбинного типа мощность   5,5 кВт
Температурные режимы: Дизельная горелка RIELLO G20, тепловая мощность 218 кВт Рециркуляция – 90% теплого воздуха Температура :              цикл покраски –20°С при -3°С; цикл сушки – 60°/ 80°С
Система фильтров:     фильтр предв. очистки: степень фильтрации – 80% потолочный фильтр: степень фильтрации – 98% напольный фильтр:     степень фильтрации – 95%
Решетки напольные:    Полнорешетчатый пол. Максимальная нагрузка – 600 кг на колесо
Металлическое основание: Опция. Высота 300 мм. Въездные трапы.
Питание:                       Электрическая трехфазная сеть напряжением 380 В , 15 кВт – 26А

Опции:
— Увеличение мощности теплообменника и горелки до 300кВт.
— Газовая горелка RIELLO.
— Дополнительные въездные ворота для камер тунельного типа.
