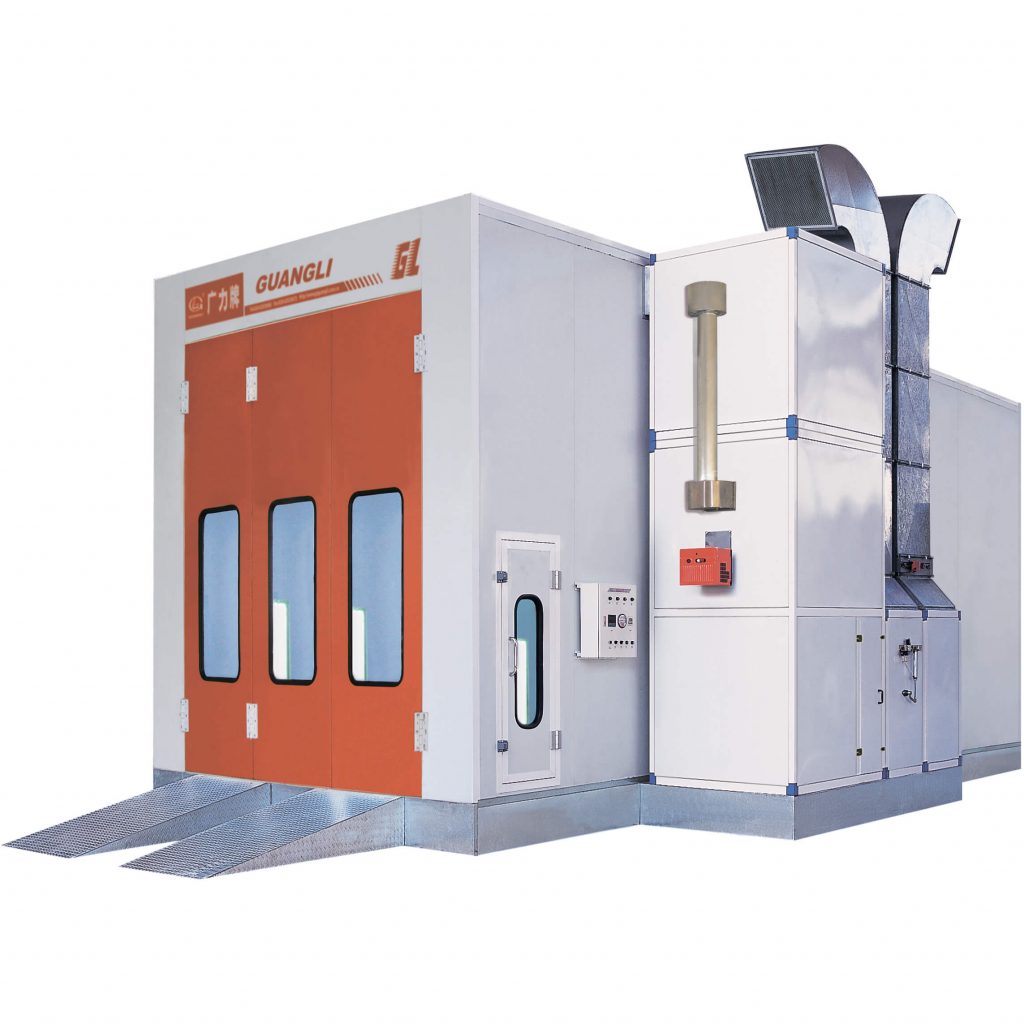

GL-9 окрасочно-сушильная камера для коммерческого транспорта

GL-9 окрасочно-сушильная камера для коммерческого транспорта

Окрасочно-сушильная камера предназначена для получения лакокрасочного защитно-декоративного покрытия на всех типах поверхностей с использованием широкого ассортимента лакокрасочных материалов (ЛКМ) на основе органических растворителей.

Камера изготовлена из сэндвич-панелей, окрашенных порошковой краской, покрытых изнутри специальным антибликовым покрытием. Камера оборудована распашными трехстворчатыми воротами. Имеется одна боковая дверь для персонала.

Камера включает:

Одну тепло генераторную группу, комплектуемую: всасывающим вентилятором производительность 36.000 м³, электромотором 11 кв, пневматической заслонкой рециркуляции, группой предварительных воздушных фильтров.

Тепло генераторная группа оснащается дизельной горелкой ф-мы «Riello»

Одну экстракторную группу, комплектуемую вытяжным вентилятором производительностью 24.000 м³/ч с электромотором 7,5 кв.

Автоматизированный процесс переключения режимов окраска\продувка\сушка\охлаждение

Камера оснащена фильтрами: предварительный воздушный, воздушный фильтр тонкой очистки, окончательный краско-задерживающий фильтр.

В камере имеется верхнее наклонное и боковое освещение — четырехламповые светильники с LED лампами Philips в исполнении IP65.

Общая установленная электрическая мощность – 22,5 кВт. Максимальная температура сушки 80°С.

Окрасочная камера собрана из комплектующих, изготовленных в Италии, Франции, Германии, Китае

Принцип работы окрасочно-сушильной камеры: воздух с улицы засасывается тепловентиляционным агрегатом, проходит воздушный пред фильтр, нагревается до заданной температуры, (контроль осуществляется специальным датчиком), и через потолочный фильтр тонкой очистки сверху равномерно подается на изделие, вытяжка оборудована краскоулавливающим фильтром. Тепловентиляционный блок оснащается теплообменником и горелкой.

Характеристики

Наружные размеры:       длина — 8.7 м, ширина — 5.6 м, высота — 4.2 м
Внутренние размеры:       длина — 8.6 м, ширина — 4 м, высота — 3.5 м
Воздухообмен:                  36000 м3/ч
Скорость потока воздуха: 0.3 — 0.5 м/с

Примечание:
предоставляются следующие сертификаты: разрешение на применение горелок ф-мы «Riello»,

сертификат соответствия на горелки ф-мы «Riello», сертификат соответствия на окрасочно-сушильную камеру
